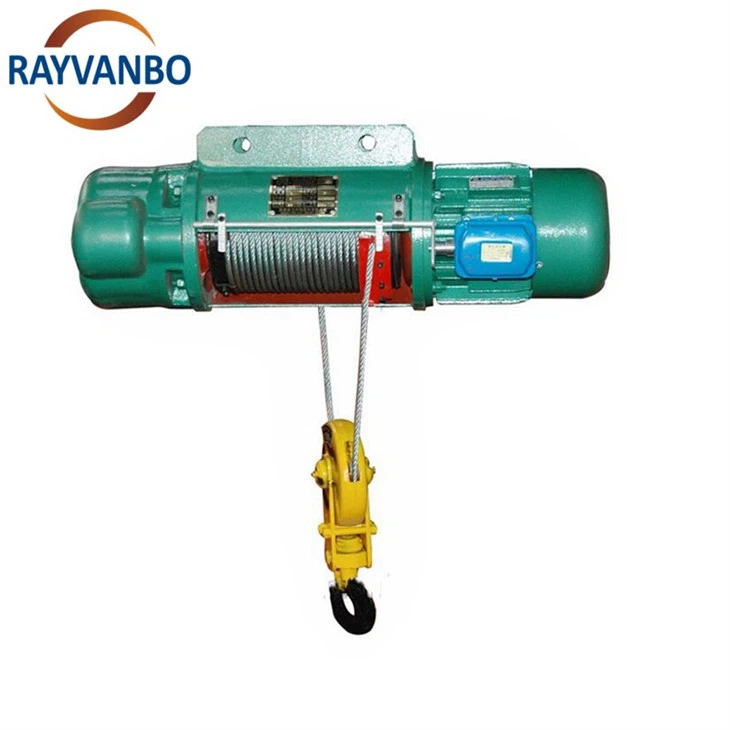

Канатний підйомник — це тип підйомного обладнання, яке зазвичай використовується в різних промислових цілях для вертикального переміщення важких вантажів. Він складається з підйомного механізму, який використовує дротовий трос (трос), намотаний навколо барабана або шківа, для підйому та опускання вантажів. Канатні підйомники широко використовуються у виробництві, будівництві, гірничодобувній промисловості та інших галузях, де потрібна ефективна та безпечна робота з важкими матеріалами.
Ось основні компоненти та особливості канатної лебідки:
Двигун: підйомник працює від електродвигуна, який забезпечує необхідну силу для підйому та опускання вантажу. Двигун зазвичай встановлюється на самому підйомнику або в окремому корпусі.
Коробка передач: коробка передач використовується для керування швидкістю та крутним моментом підйомника. Це забезпечує ефективну передачу потужності двигуна на барабан або шків.
Барабан або шків: трос намотується навколо барабана (для вертикального підйому) або шківа (для горизонтального або похилого підйому). Барабан/шків приводиться в рух двигуном через коробку передач, змушуючи дротовий трос намотуватися всередину або назовні.
Дротова мотузка: дротяна мотузка є важливим компонентом, який несе навантаження. Він складається з кількох ниток сталевих дротів, скручених разом, щоб утворити міцний і гнучкий кабель. Вибір троса залежить від таких факторів, як вантажопідйомність, робоче середовище та вимоги безпеки.
Гак або підйомне пристосування: вантаж зазвичай прикріплюється до підйомника за допомогою гака або іншого підйомного пристосування. Гак приєднаний до кінця дротяного троса, і він може мати запобіжні засувки або інші елементи для фіксації вантажу.
Гальмівна система: підйомники оснащені гальмівною системою для контролю опускання вантажу та утримання його на місці, коли двигун активно не піднімається чи опускається. Загальні гальмівні системи включають механічні та електромагнітні гальма.
Система керування: канатними підйомниками можна керувати вручну або за допомогою різних систем керування. Ручне керування може включати підвісне керування з кнопками для підйому, опускання та зупинки підйомника. Для більш просунутих застосувань можуть бути радіопульти дистанційного керування або інтегровані системи автоматизації.
Рама або корпус: Двигун, коробка передач, барабан/шкив та інші компоненти зазвичай розміщуються в міцній рамі або корпусі. Це забезпечує захист внутрішніх компонентів і забезпечує структурну цілісність підйомника.
Параметри
|
Модель |
Вантажопідйомність (T) |
Висота підйому (м) |
Швидкість підйому |
Швидкість подорожі |
Підтягування мотузки |
Діаметр троса (φ мм) |
Потужність підйомного двигуна (кВт) |
Потужність двигуна (кВт) |
Робочий обов'язок |
|
CD1-1 |
1 |
6/9/12/18/24/30 |
8 |
20 |
2/1 |
7.6 |
1.5 |
0.2 |
M3 |
|
CD1-2 |
2 |
6/9/12/18/24/30 |
8 |
20 |
2/1 |
11 |
3.0 |
0.4 |
M3 |
|
CD1-3 |
3 |
6/9/12/18/24/30 |
8 |
20 |
2/1 |
13 |
4.5 |
0.4 |
M3 |
|
CD1-5 |
5 |
6/9/12/18/24 |
8 |
20 |
2/1 |
15 |
7.5 |
0.8 |
M3 |
|
CD1-10 |
10 |
9/12/18/24/30 |
7 |
20 |
4/1 |
15 |
13 |
0.8*2 |
M3 |
|
CD1-16 |
16 |
9/12/18/24/30 |
3.5 |
20 |
4/1 |
15 |
18.5 |
0.8*2 |
M3 |
|
MD1-0.5 |
0.5 |
6/9/12/18/24/30 |
8/0.8 |
20 |
2/1 |
5.1 |
0.2/0.8 |
0.2 |
M3 |
|
MD 1-1 |
1 |
6/9/12/18/24/30 |
8/0.8 |
20 |
2/1 |
7.6 |
0.2/1.5 |
0.2 |
M3 |
|
MD 1-2 |
2 |
6/9/12/18/24/30 |
8/0.8 |
20 |
2/1 |
11 |
0.4/3 |
0.4 |
M3 |
|
MD 1-3 |
3 |
6/9/12/18/24/30 |
8/0.8 |
20 |
2/1 |
13 |
0.4/4.5 |
0.4 |
M3 |
|
MD 1-5 |
5 |
6/9/12/18/24/30 |
8/0.8 |
20 |
2/1 |
15 |
0.8/7.5 |
0.8 |
M3 |
|
MD 1-10 |
10 |
9/12/18/24/30 |
7/0.7 |
20 |
4/2 |
15 |
1.5/13 |
0.8*2 |
M3 |
|
MD 1-16 |
16 |
9/12/18/24/30 |
3.5/0.35 |
20 |
4/1 |
15 |
1.5/18.5 |
0.8*2 |
M3 |
застосування
Канатні підйомники знаходять застосування в різних галузях промисловості та в умовах, де потрібне вертикальне переміщення важких вантажів. Ось кілька поширених застосувань канатних підйомників:
Виробництво та складання: канатні підйомники використовуються на виробничих підприємствах і складальних лініях для підйому та розміщення важких компонентів або матеріалів. Вони відіграють вирішальну роль у оптимізації виробничих процесів і підвищенні ефективності.
Будівництво: у будівельній галузі канатні підйомники використовуються для підйому та опускання матеріалів, таких як сталеві балки, бетонні блоки та інші будівельні компоненти. Вони часто використовуються на будівельних майданчиках для таких завдань, як зведення конструкцій і складання великих компонентів.
Гірнича справа. Канатні підйомники використовуються в гірничих роботах для підйому та транспортування руди, обладнання та інших важких матеріалів. Їх міцна конструкція та висока вантажопідйомність роблять їх придатними для складних умов шахтарських середовищ.
Складування та логістика: канатні підйомники використовуються на складах і в логістичних приміщеннях для вертикального переміщення важких вантажів. Вони відіграють ключову роль у завантаженні та розвантаженні вантажів із вантажівок, а також у системах зберігання та пошуку.
Суднобудування та порти: на верфях і в портах канатні підйомники використовуються для різноманітних завдань, включаючи підйом і позиціонування компонентів корабля, завантаження та розвантаження вантажу на кораблі та транспортування важкого морського обладнання.
Електростанції: канатні підйомники використовуються на підприємствах з виробництва електроенергії для таких завдань, як підйом і розміщення важкого обладнання, турбін та інших компонентів, необхідних для роботи електростанції.
Автомобільна промисловість: в автомобільному секторі канатні підйомники допомагають піднімати та переміщувати компоненти важких транспортних засобів під час виробничого процесу. Вони є невід’ємною частиною таких завдань, як встановлення двигунів, шасі та інших великих деталей.
особливості
Канатні підйомники оснащені різними функціями для підвищення їх продуктивності, безпеки та універсальності.
Регулювання швидкості: деякі тросикові талі пропонують регулювання швидкості, що дозволяє операторам регулювати швидкість підйому та опускання відповідно до конкретних вимог до вантажу та застосування.
Пристрої обмеження навантаження: обмежувачі навантаження або пристрої захисту від перевантаження включені, щоб запобігти підйому підйомника вантажу понад його номінальну вантажопідйомність. Це підвищує безпеку, уникаючи ситуацій перевантаження.
Функція аварійної зупинки: швидка та надійна функція аварійної зупинки гарантує, що підйомник може бути негайно зупинений у разі надзвичайної ситуації або коли виникають проблеми з безпекою.
Кінцеві вимикачі: Кінцеві вимикачі використовуються для встановлення верхніх і нижніх меж ходу підйомника, запобігаючи його переміщенню за певні точки. Ця функція має вирішальне значення для уникнення зіткнень і забезпечення безпечної роботи.
Варіанти дистанційного керування: багато канатних підйомників оснащені опціями дистанційного керування, наприклад, підвісними елементами керування з кнопками для зручного керування. Удосконалені моделі також можуть мати пульт дистанційного керування для підвищення гнучкості та безпеки.
Закрита коробка передач: деякі підйомники мають закриті коробки передач для захисту внутрішніх передач від забруднюючих речовин і зменшення вимог до обслуговування.
Подвійні швидкості: двошвидкісні підйомники забезпечують гнучкість різних швидкостей підйому та опускання. Це може бути особливо корисним для програм, які вимагають як точності, так і ефективності.
Ступінь захисту від проникнення (IP): канатні талі можуть мати рейтинги IP, щоб вказати рівень захисту від пилу та води. Вищі рейтинги IP означають кращий захист від факторів навколишнього середовища.
Подвійна напруга: підйомники з подвійною напругою можуть бути більш універсальними, дозволяючи використовувати їх у різних електричних системах або регіонах без необхідності серйозних модифікацій.
Упаковка продукту
ПОШИРЕНІ ЗАПИТАННЯ
Q:Що таке канатний підйомник?
A: Канатний підйомник — це тип підйомного обладнання, яке зазвичай використовується для перенесення та підйому важких предметів. Його основні компоненти включають барабан, оснащений дротяним тросом, гак і пристрій керування для ручного або електричного керування. Ось деякі з ключових характеристик і компонентів канатної лебідки:
1. Барабан: Барабан є основною частиною підйомника і зазвичай містить трос. Конструкція барабана дозволяє піднімати та опускати дротовий трос для виконання завдання підйому та перенесення вантажів.
2. Канат: канат є підйомним елементом, з’єднаним з барабаном, має високу міцність і зносостійкість. Він пройшов спеціальну обробку для забезпечення достатньої міцності при перенесенні важких предметів.
3.Гак: гак під’єднується до кінця дротяної мотузки та використовується для кріплення та перенесення товарів. Конструкція гака зазвичай враховує безпеку міцного перенесення вантажу і запобігання його падіння.
4.Ручка або електродвигун: канатні підйомники можуть бути ручними, з джойстиком для підйому та опускання, або електричними, з електродвигуном для більш зручної та ефективної роботи.
5. Пристрій керування: якщо це електричний підйомник, зазвичай є пристрій керування, такий як панель керування або пульт дистанційного керування, для таких операцій, як запуск і зупинка, підйом і переміщення.
6. Запобіжні пристрої: канатні підйомники зазвичай оснащені різноманітними запобіжними пристроями, такими як захист від перевантаження, кінцеві вимикачі, зупинки зворотного ходу тощо, щоб забезпечити безпеку обладнання під час роботи.
7. Опорна конструкція: на додаток до вищезазначених основних компонентів, підйомник також містить деякі механічні частини та опорні конструкції для забезпечення стабільності та надійності загальної конструкції.
З: Як працює канатний підйомник?
A: 1. Електричний привід: електричні канатні талі досягають підйомного руху за допомогою вбудованого електродвигуна. Електродвигун виконує такі операції, як запуск, зупинка, підйом і переміщення за допомогою кнопок на панелі керування або пульті дистанційного керування.
2. Підйом барабана: Електричний двигун перетворює обертовий рух у рух барабана за допомогою механічних пристроїв, таких як коробки передач.
3. Електричне керування: оператор вибирає відповідну функціональну кнопку за допомогою панелі керування або пульта дистанційного керування, щоб реалізувати операції підйому та переміщення електричного підйомника.
4. Електромагнітне гальмування: для того, щоб вантаж міг швидко зупинятися, коли він зупиняється, електричні підйомники зазвичай оснащені електромагнітною гальмівною системою, яка може швидко гальмувати підйомний пристрій, щоб гарантувати, що вантаж може безпечно припинити підйом, коли це необхідно.
5. Гнучкість: електричні канатні підйомники мають високу гнучкість і підходять для великих і складних завдань обробки, покращуючи ефективність роботи.
З: Яка різниця між канатною та ланцюговою талью?
A:1. Компоненти підйому:
Тросовий підйомник: використовує дротяний трос як підйомний елемент. Троти зазвичай мають високу міцність і зносостійкість і підходять для різних робочих середовищ.
Ланцюговий підйомник: використовує ланцюги як підйомні елементи. Ланцюги ланцюгових талей можуть мати різну міцність і матеріали, що підходять для різних робочих вимог.
2. Конструкція конструкції:
Канатний підйомник: в основному складається з барабана, троса, гака та пристрою керування. Барабан приводиться в рух електрично або вручну, щоб піднімати та опускати трос для завершення транспортування вантажу.
Ланцюговий підйомник: в основному складається з ланцюга, гака та пристрою керування. Ланцюг керується електрично або вручну, щоб піднімати та опускати гаки для транспортування вантажів.
3. Застосовні сценарії:
Канатний підйомник: підходить для різних сценаріїв, включаючи будівельні майданчики, фабрики, склади, доки, шахти тощо. Особливо підходить для обробки великих і важких вантажів.
Ланцюговий підйомник: підходить для деяких легких і середніх завдань, а також часто використовується в особливих середовищах, таких як середовища з високою або низькою температурою.
4. Гнучкість:
Канатний підйомник: завдяки гнучкості дротяного троса, канатний підйомник має певну гнучкість у переміщенні та позиціонуванні, що робить його придатним для виконання складних завдань.
Ланцюговий підйомник: ланцюг ланцюгового підйомника є відносно жорстким і загалом менш гнучким, ніж канатний підйомник з точки зору переміщення та позиціонування.
5. Обслуговування та вартість:
Канатний підйомник: загалом технічне обслуговування канатного підйомника відносно просте, але в деяких особливих робочих умовах може знадобитися частіша перевірка та заміна дротяного троса.
Ланцюговий підйомник: ланцюг ланцюгового підйомника є відносно міцним за нормальних умов використання, але знос ланцюга потрібно регулярно перевіряти, змащувати та обслуговувати.
Питання: з яким типом крана можна поєднати тросовий підйомник?
A: 1. Однобалковий мостовий кран: однобалковий мостовий кран — це конструкція мостового типу, яка охоплює робочу зону з поперечною балкою, що підтримує паралельний рух. Тросовий підйомник можна використовувати для підіймання та горизонтального переміщення вантажів, підвішуючи його на однобалковому мосту.
2. Двобалочний мостовий кран: двобалочний мостовий кран структурно більш стабільний, ніж однобалочний мостовий кран, і підходить для обробки великих вантажів. Канатні підйомники можуть бути встановлені між подвійними балками та переміщатися за допомогою рейок по балках.
3. Козловий кран: Козловий кран — це конструкція, схожа на двері, яка підтримує балки, що рухаються вгорі. Тросовий підйомник може бути встановлений на балці для реалізації підйому та бічного переміщення вантажів.
4. Баштові крани: баштові крани зазвичай використовуються на великих будівельних майданчиках і мають вертикальні конструкції. Канатні підйомники можуть бути встановлені на баштових плечах і використовуватися для підйому і опускання вантажу у вертикальному напрямку.
5. Стріловий кран: стріловий кран має подовжену стрілу, яка використовується для переміщення та обробки вантажу в межах робочої зони. Тросовий підйомник може бути встановлений на консолі для здійснення підйому та опускання вантажів.
6. Кран: кран зазвичай є мобільним підйомним пристроєм, який іноді називають рухомим краном. Тросовий підйомник може бути встановлений безпосередньо на кран, щоб досягти бокового руху через рух крана та піднімати та опускати вантажі у вертикальному напрямку.
З: На які питання слід звернути увагу під час встановлення канатного підйомника?
A: 1. Перевірка безпеки: Виконайте ретельну перевірку безпеки всіх частин перед встановленням. Переконайтеся, що всі фітинги та з’єднання знаходяться в хорошому стані, не пошкоджені та не зношені, а кріплення знаходяться у правильному положенні.
2. Відповідність навантажень і специфікацій: переконайтеся, що вантажопідйомність і характеристики канатної лебідки відповідають фактичним робочим завданням. Не перевантажуйте і суворо дотримуйтесь інструкцій виробника.
3. Місце встановлення та середовище: виберіть відповідне місце встановлення, щоб переконатися, що робоче середовище безпечне, стабільне та відповідає вимогам використання обладнання. Зверніть особливу увагу на вплив навколишнього простору та іншого обладнання.
4. Опорна конструкція: переконайтеся, що встановлена опорна конструкція (наприклад, одинарна балка, подвійна балка, консоль тощо) може витримувати вагу підйомника та вантажу та є структурно міцною. Переконайтеся, що опорна конструкція рівна і не має явного нахилу чи нестабільності.
5. Методи кріплення: правильно вибирайте та використовуйте методи кріплення, наприклад болти, зварювання тощо, відповідно до інструкцій виробника. Переконайтеся, що підйомник закріплений у спосіб, який відповідає стандартам і правилам безпеки.
6. Електричні з’єднання: для електричних канатних підйомників переконайтеся, що електричні з’єднання правильні та надійні. Перевірте кабелі, вилки та розетки, щоб запобігти електричним збоям і коротким замиканням.
7. Блокування зворотного ходу та гальмівна система: переконайтеся, що блокіратор зворотного ходу та гальмівна система підйомника працюють належним чином. Стопор зворотного ходу використовується для запобігання зсуву троса назад, а гальмівна система — для швидкої зупинки руху вантажу.
8. Кінцевий вимикач: якщо підйомник обладнано кінцевим вимикачем, переконайтеся, що він налаштований і працює правильно. Кінцевий вимикач може забезпечити зупинку підйомника в заздалегідь визначеному положенні під час підйому.
9. Змащення та технічне обслуговування: перед встановленням змастіть рухомі частини підйомника та ознайомтеся з рекомендаціями виробника щодо обслуговування. Проводьте регулярне змащування та технічне обслуговування, щоб забезпечити тривалу стабільну роботу обладнання.
10. Посібник з навчання та експлуатації: після завершення встановлення проводиться відповідне навчання експлуатації, щоб гарантувати, що оператор розуміє правильний метод використання. Ознайомтеся з посібником з експлуатації обладнання та дотримуйтесь його, а також експлуатуйте та обслуговуйте обладнання відповідно до рекомендацій виробника.
